VBAの処理を可視化して読み解くには?呼び出し関係と読み書きするシートを1枚の図にする

マクロの処理を図にすると、何が分かるのですか?

止まったときに、どの処理のどの行から見ればよいかが分かります。図に描くのは、プロシージャの呼び出しと、各プロシージャが読むシート・書くシートの2種類の線です。マクロの守りのExcelマクロの引き継ぎでは、この図を最初の資料にします。

このページは、処理を図にする方法だけを扱います。引き継ぎ書に書く項目は12項目のひな形、全体の進め方は6段階の手順にあります。

モジュールが10を超えるマクロを開くと、どこから読めばよいか迷います。行の上から読んでも、処理の順番にはなっていません。入口からの線と、シートへの線があれば、読む範囲を数か所に絞れます。描く線と、それで答えられる問いは次のとおりです。

呼び出し関係とシートの読み書きは、どうやって数えるのですか?

ブックからVBAのコードを取り出し、プロシージャの名前とシートの名前が出てくる行を数えます。取り出しには、Officeのファイルを読むPythonのツール、oletoolsのolevbaを使いました。olevbaは、ブックを開いたときなどに自動で動くマクロも「AutoExec」として示します。

呼び出しとシートの数え方は自作です。文字列とコメントを除いた行の語が、ほかのプロシージャの名前なら線を引きます。同じ名前のPrivateのプロシージャが2つのモジュールにあるときは、呼んだ側のモジュールのものを選びます。要点は次の数行です(call_graph.py)。

for tok in TOK.findall(strip(raw)):      # 文字列とコメントを除いた語
    if tok == p['name']:
        continue                          # 関数名 = 値 は戻り値の代入
    t = resolve(p['module'], tok)         # 同じモジュール → Public の順に探す
    if t and t != p['id']:
        calls.add((p['id'], t))

シートは Sheets("…") と Worksheets("…")、それを入れた変数、Withの中の行、シートのコード名から数えます。代入の左辺か、ClearContentsなどの対象になったシートを「書く」にしました。

解析ツールは、呼び出しをどこまで拾えたのですか?

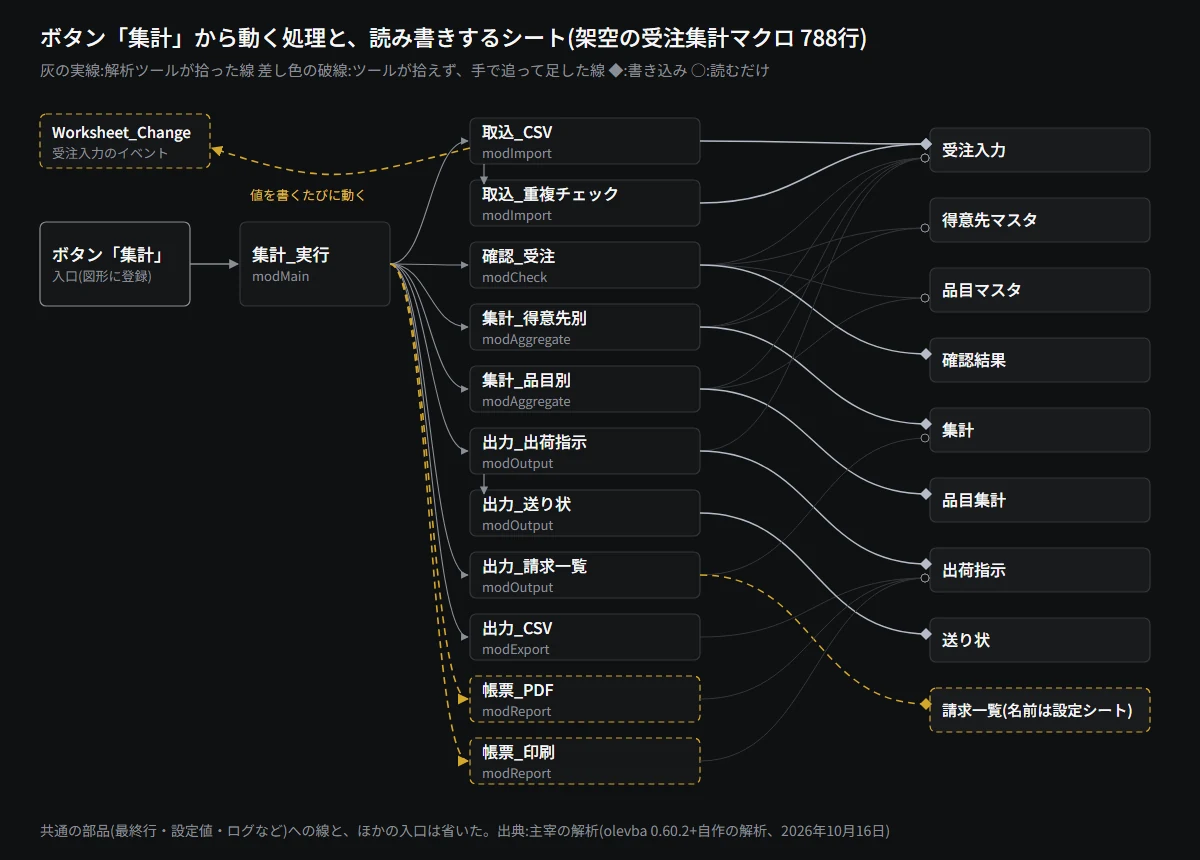

名前で呼ぶ呼び出しは72本すべて拾い、名前を文字で渡す呼び出しとイベントの7本は1本も拾えませんでした。マクロの守りで、架空の受注集計マクロを書き、解析ツールの結果を手で追った一覧と突き合わせた結果です。

サンプルは、標準モジュール10・ThisWorkbook・シート1の計12モジュール、788行、プロシージャ45個です。ボタン3つとイベント4つが入口で、前任者のマクロでよく見る書き方を混ぜました。正解の一覧は、コードを1行ずつ読んで書きました。

シートの読み書きは38組のうち33組を拾い、読み書きの別も33組すべて合っていました。拾えなかった線と、余分に出た線は次のとおりです。

限界もあります。サンプルは自分で書いた架空のもので、Excelでは動かさず、モジュールのテキストを解析しました。

ツールが拾えない呼び出しは、どう見つけますか?

Application.Run、OnTime、OnAction と、シートやブックのイベントを、VBEの検索(Ctrl+F)で探して手で線を足します。この3つは、呼び先のプロシージャ名を文字列で受け取るので、名前の語として現れません(Microsoft Learn)。

Worksheet_Change などのイベントを持つシートでは、ほかの処理がセルへ値を書いた所が呼び出しの元です。サンプルでは、CSVの取り込みと月次の繰り越しが、受注入力シートのイベントを動かしていました。Microsoftの説明の例でも、イベントの中でセルへ書く前は、Application.EnableEventsをFalseにしています。

いちばん気をつけるのは「どこからも呼ばれない」という判定です。ツールは4つのプロシージャを未使用としましたが、本当に使われていないのは「旧_集計」1つでした。帳票の2つと30分ごとの保存は、文字列で呼ばれていたからです。

未使用の印が付いたプロシージャは、名前をブック全体で文字として検索してから外します。ボタンに登録したマクロもコードの外にあるので、右クリックの「マクロの登録」で確かめます。

マクロが止まったとき、図のどこから見ればよいですか?

おかしな値が出たシートから始め、そのシートに書くプロシージャへ線を逆にたどります。たとえば出荷指示シートが空なら、書いているのは「出力_出荷指示」の1つだけなので、そこの抽出の条件から見ます。

次に、同じシートを読む処理を確かめます。サンプルでは、帳票のPDF・印刷と、基幹システムへのCSVの3つでした。書く処理を直したら、読む処理を複製のブックで動かし、結果が変わっていないかを見ます。

エラーで止まったときは、VBEで止まった行のプロシージャを図で探し、入口までの道を確かめます。どのボタンから来たかが分かれば、同じ操作を複製で再現できます。引き継ぎ書に図を貼るときの項目はVBAの引き継ぎ書のひな形にあります。

図にした呼び出しのうち、実行時に止まる行の読み方は実行時エラー1004・9・13・91の読み方に、部品の参照が切れた場合は参照設定の記事にあります。
