コラム図面と取引の決まり

図面の無償提供の要求はよくある?公取委の調査6,973社を、分母と事例から読む

• 公開 2026年10月16日
• 更新 2026年10月16日
• 事実の確認 2026年10月16日
• 書いた人 ai-dounyuu.com 主宰(元AIエンジニア)

公正取引委員会の2026年3月の調査では、回答した6,973社のうち知財やノウハウを持つ3,824社の15.8%が、納得できない取引条件を受け入れた経験がありました。設計図面データの無償提供を要求された事例も報告されています。ただし図面だけの割合や業種別の割合は、報告書にありません。図面よみが、数字を分母ごとに並べ直して読みます(2026年10月時点)。

全体の流れと読める項目は読み取りの進め方のページにまとめています。

要点

• 公取委の2026年3月の調査で、知財やノウハウを持つ3,824社の15.8%(603社)が納得できない取引条件を受け入れていました。
• 同じ603社を回答者全体の6,973社で割ると8.6%で、分母によって見え方が変わります。
• 設計図面データの無償提供は事例13〜16の4件が報告され、見積の段階から納品後まで起きていました。
• 受け入れた理由の約53%は「断ると今後の取引に影響がある」で、図面だけの割合や業種別の割合は報告書にありません。

図面の無償提供を求められるのは、よくあることですか?

公正取引委員会の調査では、知財やノウハウを持つ3,824社の15.8%(603社)が、納得できない取引条件を受け入れていました。設計図面データの無償提供を求められた事例も、ヒアリングで4件報告されています。「よくある」と言い切れる数字ではありませんが、珍しい話でもありません。

調査は2025年9月に91業種の40,000社へアンケートを送り、6,973社(回答率17.4%)が答えたものです。送付先の92.5%は中小企業で、回答者の70.8%は製造業と情報通信業でした。発表元は公正取引委員会で、製品を売る会社の調査ではありません。図面よみが、報告書の本文から主な数字を拾って表にしました。

「15.8%」と「8.6%」は、どちらで読めばよいですか?

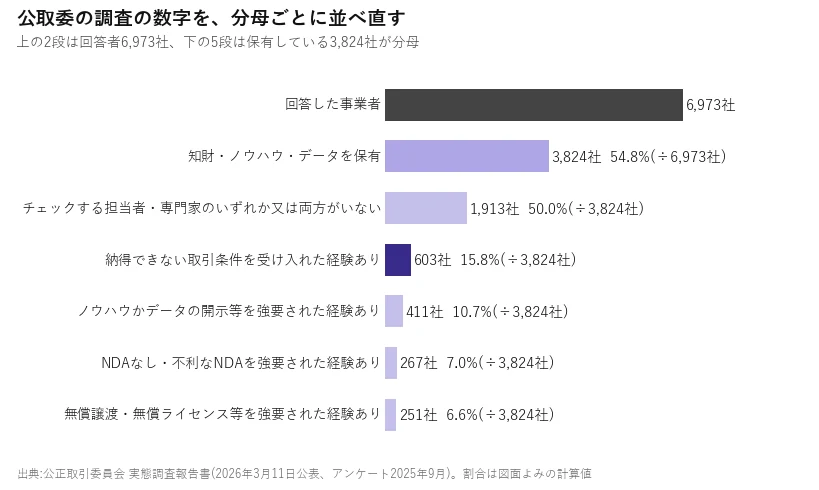

自社が図面やノウハウを持つ会社なら、15.8%で読みます。この割合の分母は、知財・ノウハウ・データを持つと答えた3,824社だからです。同じ603社を回答者全体の6,973社で割ると、8.6%になります。

報告書の「ポイント」には、最初の2つの割合は回答者6,973社、残りの2つは保有3,824社が分母だと注記があります。見出しだけを読むと、54.8%と50.0%と15.8%が同じ土台の数字に見えます。記事や社内資料で使うときは、割合の横に分母の社数を書くと誤解が減ります。

報告書にない数字もあります。本文を探した範囲では、図面に限った割合と、受け入れた経験を業種別に分けた割合は載っていませんでした。「加工会社の○%が図面を求められた」という数字は、この調査からは作れません。また回答率は17.4%で、困った経験のある会社ほど答えやすかった可能性も残ります。

設計図面の無償提供は、どんな場面で求められていますか?

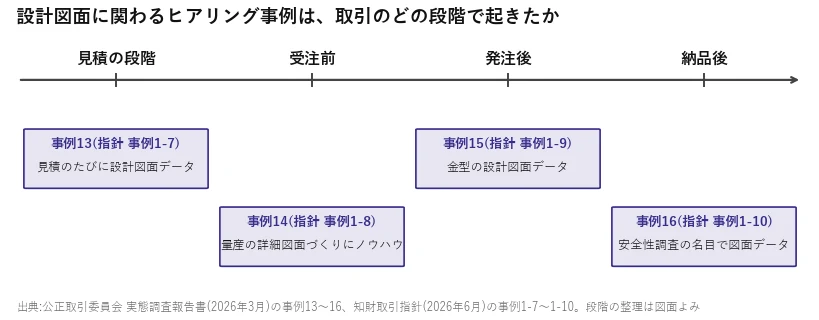

報告書は、見積の段階から納品後まで、取引のいろいろな段階で設計図面データを求められた事例を載せています。事例13〜16は「一方的な開示要請(設計図面等)」の類型です。2026年6月の知財取引指針にも、事例1-7〜1-10として同じ内容が載りました。

事例13は、見積を頼まれるたびに図面データの無償提供を求められ、応じた結果、何度も修正作業が生じたという内容です。事例43と事例45は、図面そのものに見合った対価を請求できないという声で、報告書では対価の決め方の類型に入っています。

断れずに受け入れてしまうのは、なぜですか?

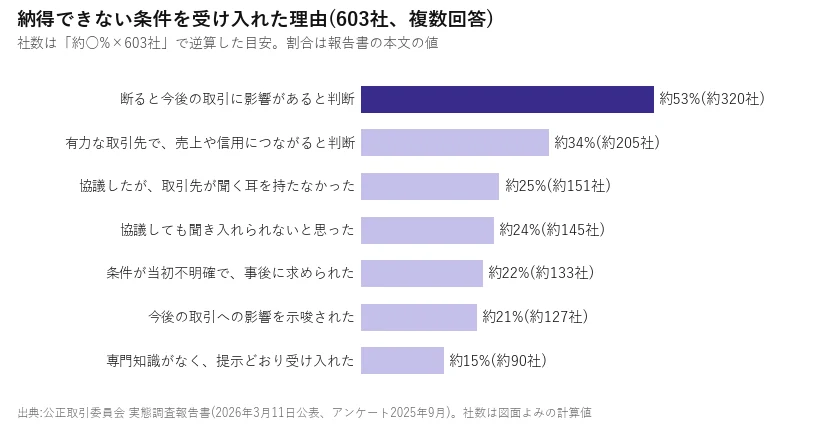

いちばん多い理由は「断ると今後の取引に影響があると判断したから」で、受け入れた603社の約53%(約320社)が挙げました。次いで「有力な取引先で、売上や信用につながると判断したから」が約34%でした。

「条件が当初は明確でなく、後から求められた」も約22%あります。見積の時点で図面の扱いが決まっていないと、後から断りにくくなる流れが読み取れます。

社内の体制も関わります。保有3,824社の50.0%(1,913社)では、知財の扱いを見る社内の担当者か外部の専門家が欠けていました。ノウハウやデータの開示を強要された411社では、約23%が流用の被害を答えています。見積や商談の段階で、NDA(秘密保持契約)を結ばずに資料を出したケースです。

見積の段階で図面データを求められたら、何をしておけばよいですか?

まず、自社の図面を「出せるもの」と「出さないもの」に分けておきます。知財取引指針は、自社の情報を3つに区分しておくことを勧めています。「NDAなしで開示できる」「NDA締結後に開示できる」「どんな状況でも開示すべきでない」の3つです。

指針は、取引の目的物でない設計図面や加工データの提供を、意に沿わない形で強制しないことを「あるべき姿」としています。取引条件は口頭の慣習にせず、書面で明示して記録に残すことが望ましいとも書いています。実践例には、寸法情報を消してから図面を渡す会社(実践例1-9)があります。開示した情報にタイムスタンプを付ける会社(実践例1-11)も紹介されています。

私が図面の台帳を作るときは、図番ごとに開示の区分と、いつ誰に渡したかを記録する欄を入れます。取適法や独占禁止法に当たるかは、取引の内容と会社の規模で変わります。当てはまるかは、公正取引委員会・中小企業庁の相談窓口か弁護士に確かめてください。設計変更の費用の記録については、設計変更の追加費用を請求する前に残すもので説明しています。

公正取引委員会は2026年10月9日、50,000名の事業者へ新しいウェブアンケートを依頼しました(回答期限は11月5日)。結果が出たら、今回の数字と並べて読み直します。
