社外秘の客先図面を、外に出さずにAIで読むには?3つの構成と、社内PCで測った処理時間

• 公開 2026年10月16日
• 更新 2026年10月16日
• 事実の確認 2026年10月16日
• 書いた人 ai-dounyuu.com 主宰(元AIエンジニア)

客先の社外秘の図面は、社内のPCだけで読み取りを完結させる構成にすれば、外部に送らずにAIで読めます。主宰の手元のノートPC(CPUのみ)で架空のA3図面10枚を読ませたところ、1枚あたり約13秒(中央値)で、表題欄の図番・品名・材質・表面処理は40項目すべて読めました。学習に使わない設定のクラウドと外部のAI APIとの違いも、図面の行き先で比べます。(2026年10月時点)

全体の流れと読める項目は読み取りの進め方のページにまとめています。

要点

• 社内のPCだけで読み取りを完結させれば、客先の図面を外部に送らずにAIで読めます。
• CPUだけのノートPCで架空のA3図面10枚を読むと、1枚12.79秒(中央値)で表題欄40項目がすべて一致しました。
• 表題欄だけを切り出して読むと1枚6.48秒で、1日50枚でも約5分半で終わる計算です。
• クラウドやAPIに送るなら、学習への利用・保存の期間と場所・人が見るかの3点を規約の原文で確かめます。

客先の図面を外に出さずにAIで読むことはできますか?

できます。社内のPCに読み取りのAI(OCR)を入れて、そのPCの中だけで処理を終える構成にすれば、図面の画像は社外に出ません。クラウドや外部のAI APIを使う構成も、規約の条件しだいで選べます。

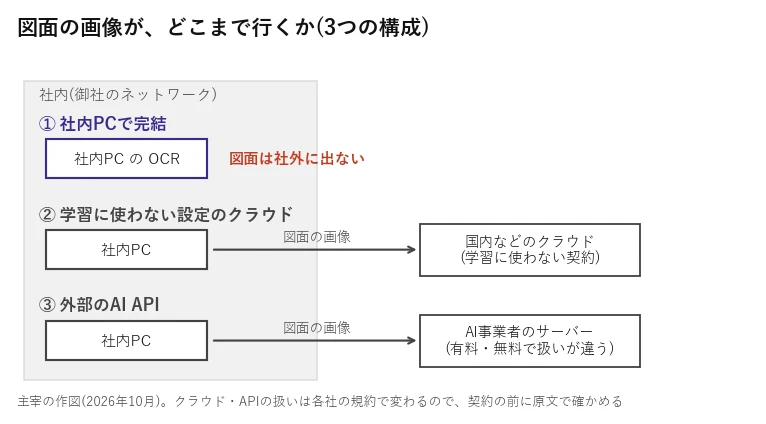

3つの構成の違いは、図面がどこまで行くかと、送った先で学習に使われるかです。処理時間は、社内PCで完結する構成だけを主宰が測りました。

普通の事務用PCで、図面1枚を何秒で読めますか?

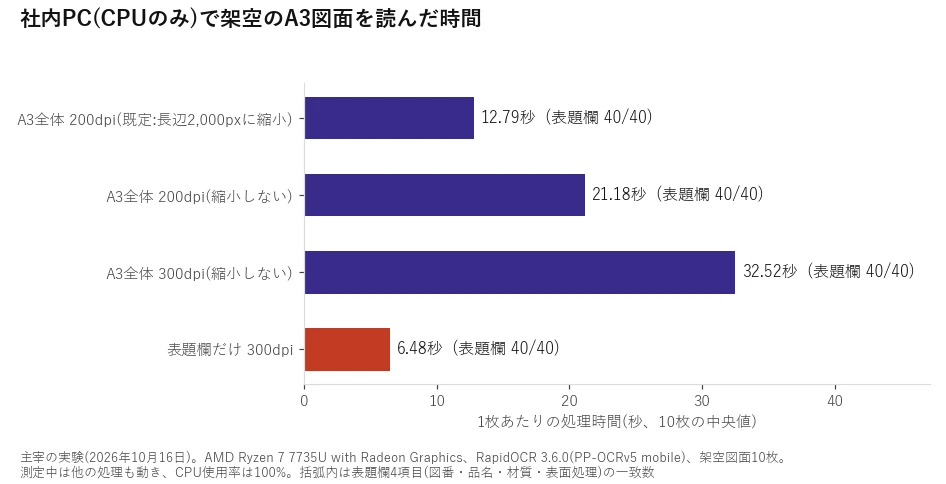

GPUのないノートPCで、A3の架空図面1枚を約13秒(中央値)で読めました。表題欄だけを切り出すと約6.5秒です。1日50枚なら、全体を読んでも約11分の計算になります。

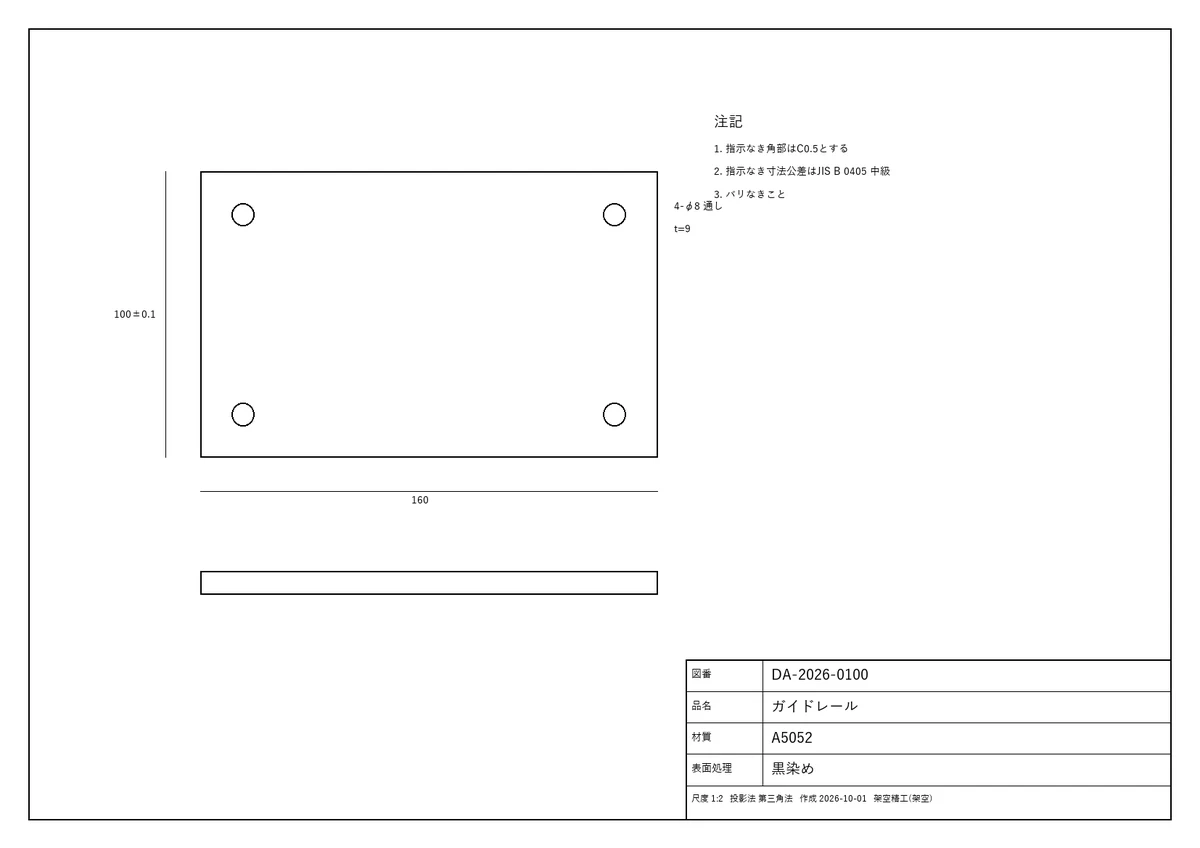

測ったのは主宰の手元のPC(AMD Ryzen 7 7735U、メモリ32GB)です。架空のA3部品図10枚をPythonで描き、RapidOCR 3.6.0(PP-OCRv5 mobile)に読ませました。モデルはPCの中にあり、通信はしていません。

条件は4つです。4条件を図面1枚ごとに順番どおり回して測りました。表題欄はどの条件でも40項目がすべて一致しました。

計測の要点は次の数行です。

eng = RapidOCR(params={'Det.ocr_version': OCRVersion.PPOCRV5,
                       'Rec.ocr_version': OCRVersion.PPOCRV5,
                       'Global.max_side_len': 5000})  # 縮めない設定
t0 = time.perf_counter(); out = eng(np.array(drawing))
sec = time.perf_counter() - t0
hit = sum(norm(v) in norm(''.join(out.txts)) for v in meta.values())

結果には次の限界があります。

• 測定中は別の処理も動いていて、CPU使用率は100%でした。同じ条件を先に一度測ったときは1枚3.41秒で、PCの混み具合で数倍ずれます
• 図面は印字だけの架空図面です。手書きの注記、かすれたスキャン、寸法や公差の読み取りの正しさは測っていません

クラウドやAPIに送るなら、どこを確かめますか?

規約の原文で、入力を学習に使うか、保存の場所と期間、人が読むことはあるかの3点を確かめます。同じ事業者でも、有料と無料で扱いを分けている場合があります。

例えばGoogleのGemini APIの追加規約(2026年4月28日更新)を見ます。無料の利用では、送った内容を製品の改善に使い、人が読むこともあると書かれています。有料の利用では、入力と応答を製品の改善に使わない一方、禁止された使い方を見つけるために限られた期間記録するとしています。データは、Googleが施設を持つどの国にも一時的に保存されうるとも書かれています。

図面の管理サービスにも、学習への利用を明記するものがあります。S社(図面の管理サービス、名前は伏せています)は公式サイトで、預かったデータを学習目的に使わないと示しています。拠点は東京・大阪のリージョンに限るとしています。料金は月額4.8万円〜(税抜)です。

客先に出してよい図面は、どう分けて管理しますか?

図面ごとに開示の区分を3つから決め、図面の台帳の1列に持つのが実務的です。3つとは「NDAなしで出せる」「NDAを結んだ後に出せる」「どんな場合も出さない」です。区分が分かれば、AIで読むときの構成も図面ごとに選べます。

この3区分の出どころは、公正取引委員会・中小企業庁・特許庁が2026年6月24日に出した知財取引指針です。指針は、自社の情報を最低限この3つに分けておくことが重要だとしています。整理すべき情報の例には「金型等設計図面や設計・加工データ」が入っています。図面よみで台帳を作るときは、次の項目を区分に添えます。

経済産業省によると、営業秘密として法律で守られるには、秘密として管理されていることが要件の1つです。どの管理なら足りるかは、経済産業省の管理指針の本文と弁護士に確かめます。

社内PCだけで読む構成には、どんな限界がありますか?

限界は、処理に時間がかかり、PCの混み具合で速さも変わる点です。主宰の実測では、同じ条件でも1枚3.41秒の回と12.79秒の回がありました。

そのため私が仕組みを作るときは、図面を受け取ったその場では読まず、夜間や昼休みにまとめて読む形にします。読み取り専用のPCを1台決めておくと、ほかの作業と取り合いになりません。

どうしても客先や外部に図面を渡すときは、寸法を消してから渡す方法もあります。知財取引指針の実践例1-9では、生産用の機械器具を作る会社が、寸法情報等を削除したうえで図面設計データを開示しています。

モデルの入れ替えや設定の見直しも、社内のPCで行う必要があります。費用は一式30万円〜で、社外に出さない構成の作り込みや、図面の枚数と形式、読む項目の数で上下します。
