図面の読み取りの違いは、文字が「文字のデータ」として残っているかで決まります。DXFとCADから書き出したPDFは文字をそのまま取り出せるのでOCR(画像の文字を読む技術)が要らず、スキャンのTIFFは画像なのでOCRと読み違いの確認が要ります。図面よみが同じ架空図面20枚で比べると、200項目のうちDXF(記号の変換後)とPDFは全部、TIFFは70.0〜79.5%を正しく取り出せました。(2026年10月時点)

全体の流れと読める項目は読み取りの進め方のページにまとめています。

要点

• DXFと文字の層があるPDFは、架空図面20枚の200項目をすべて正しく取り出せ、1枚0.10秒でした。
• スキャン相当のTIFFをOCRで読むと、正しく取り出せたのは200項目の70.0〜79.5%で、1枚7〜8秒かかりました。
• TIFFでは直径の記号を「0」と読み、「φ16H7」を自信の値0.99で「016H7」と返しました。
• DXFでも、直径の「%%c」などの制御コードを変換しないと、200項目のうち70.0%しか合いません。
• 届いた図面は、まず形式と文字の層の有無で振り分け、OCRが要る図面だけ人の確認に回します。

図面の形式で、読み取りはどう違うのですか?

違いは、文字が「文字のデータ」として残っているかどうかです。DXFとCADから書き出したPDFは文字をそのまま取り出せるので、OCRは要りません。スキャンのTIFFは画像です。OCRで読み、人が読み違いを確かめる手間が加わります。

同じ架空図面20枚を形式ごとに保存し、図番・材質・公差など10項目(計200項目)を取り出して比べました。文字が残る形式は全部取れて、画像の形式は7〜8割にとどまり、時間も70倍以上かかりました。読み取り全体の流れは読み取りの進め方にまとめています。

同じPDFでも、文字が線になっていると、文字の層がないので取り出せる文字は0字でした。形式の名前だけでなく、中身を見て振り分ける必要があります。

同じ図面20枚を形式ごとに読ませると、どれくらい差が出ましたか?

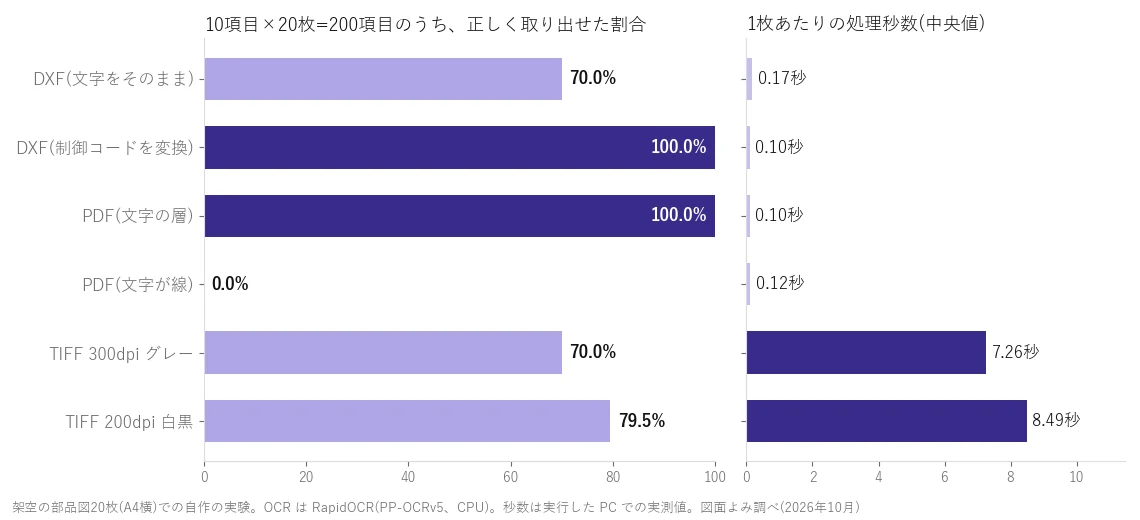

文字が残る形式は200項目すべてを1枚0.10秒で取り出せました。TIFFのOCRは70.0〜79.5%で、1枚7.26〜8.49秒かかりました。差がついたのは、直径の記号を含む寸法と注記です。

図面はPythonで作った架空の部品図(A4横)で、右下に表題欄を置きました。読むのは表題欄の6項目と、外形寸法(例:80±0.1)・穴(例:6-φ9)・はめあい(例:φ16H7)・注記です。

TIFFは、文字の層のあるPDFを300dpiのグレーと、傾きと汚れを足した200dpiの白黒にしました。OCRは社外に送らないRapidOCR(PP-OCRv5)です。ノートPC(Ryzen 7 7735U、CPUのみ)で動かしました。

取り出しの中心は数行です。DXFはezdxf、PDFはPyMuPDFを使いました。

doc = ezdxf.readfile(path)   # DXF:文字の要素を集め、書式と制御コードを外す
lines = [ln for e in doc.modelspace().query('TEXT MTEXT') for ln in e.plain_text().split('\n')]
text = fitz.open(pdf)[0].get_text()   # PDF:文字の層をそのまま読む
result = ocr(np.asarray(Image.open(tif).convert('RGB')))   # TIFF:OCRで読む

限界もあります。図面は1種類の様式で、文字はMSゴシックだけです。客先のCADや書体、手書きの書き込みが入れば、TIFFの結果はさらに変わります。乱数の種を固定しているので同じ図面を作り直せます。コードは相談のときにお見せします。

DXFなら、文字はそのまま正しく取れるのですか?

取れますが、CADの制御コードを変換しないと記号の入った寸法が合いません。直径の記号は「%%c」、±は「%%p」という文字列でDXFに入っているからです。変換しないまま読むと、200項目のうち70.0%しか合いませんでした。

外れたのは、外形寸法・穴・はめあいの3項目です。たとえば「φ16H7」は「%%c16H7」のまま取り出されます。ezdxfの plain_text() を通すと、制御コードと書式のコードが外れ、全200項目が合いました。

変換した後にも、もう1つ注意があります。ezdxf 1.4.4で変換した直径の記号は、ギリシャ文字のφではなくラテン文字の「Ø」でした。台帳で「φ」と打っている会社なら、照合の前に記号をそろえる処理を1行入れます。

複数行の注記(MTEXT)は、改行や書体の指定が文字列に混ざりますが、plain_text() で外れます。DWGは試していないので、ここでの結果はDXFに限った話です。

CADから書き出したPDFなら、OCRは要らないのですか?

文字の層が残っていれば要りません。ただ、書き出し方によっては文字が線(字の形の図形)になり、文字の層が残りません。この実験では、同じDXFを文字を線にしてPDFにすると、20枚とも取り出せた文字は0字でした。

文字の層があるPDFは、DXFと同じく200項目すべてを1枚0.10秒で取り出せました。PyMuPDFの公式ドキュメントも、OCRが要るページの目安を挙げています。ページ全体が画像で覆われている場合と、文字の代わりに小さな図形が数千並ぶ場合です。

見分け方は簡単です。PDFを開いて、図番の文字を選択できるか、検索で見つかるかを試します。選択できなければ、そのPDFはスキャンのTIFFと同じ扱いにして、OCRに回します。

書き出し方は客先ごとにほぼ決まっているので、最初の1枚で確かめて台帳に残しておきます。

スキャンのTIFFでは、どこを読み違えましたか?

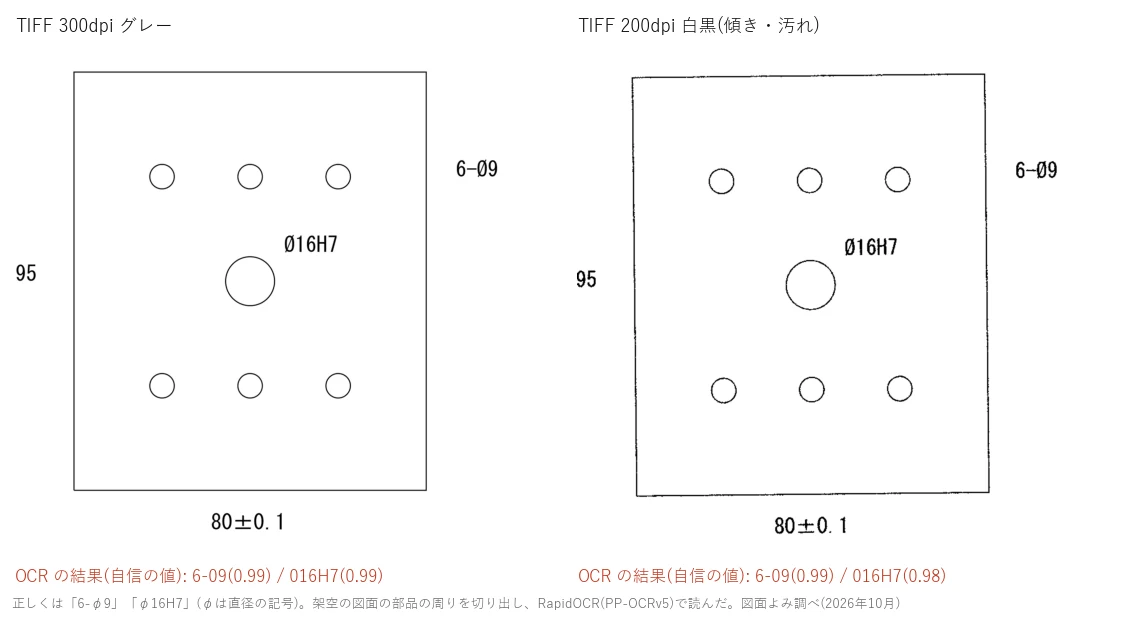

いちばん多かったのは、直径の記号を数字の「0」と読む誤りです。「6-φ9」は「6-09」など、「φ16H7」は「016H7」になり、穴とはめあいは2つの条件とも20枚中0枚でした。表題欄の図番・品名・材質・表面処理・版数・尺度は、どちらの条件でも全部読めています。

困るのは、OCRが自信の値0.99で「016H7」と返したことです。自信の低い所だけを人が見る仕組みでは、この誤りは素通りします。私が仕組みを作るときは、寸法の欄に決まりを足します。「数字が0で始まる」「穴数-径の形が崩れている」に当てはまれば、要確認に回します。

注記の「C0.5」は、200dpiで1枚だけ「CO.5」になりました。300dpiでは20枚とも「角」の後ろに余計な「I」が入り、注記の正解率は200dpiより低くなりました。解像度を上げても、誤りの出方が変わるだけのことがあります。

形式がばらばらな図面は、どう振り分ければよいですか?

まず形式で分け、PDFは文字の層の有無で分けます。文字が残る図面はOCRを通さずに取り出し、画像の図面だけをOCRと人の確認に回します。図面よみでは、受け取りの入口でこの振り分けをすることを、仕組みの最初の一歩にしています。

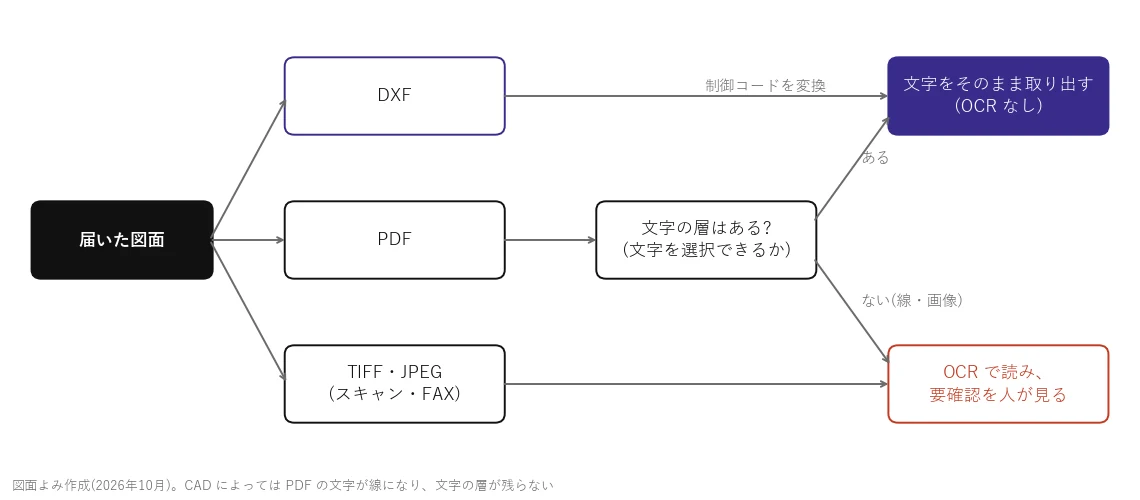

1. 拡張子で、DXF・PDF・TIFFやJPEGに分ける
2. DXFは制御コードを変換して文字を取り出し、直径の記号をそろえる
3. PDFは文字の層があるかを確かめ、あれば文字をそのまま取り出す
4. 文字の層のないPDFと画像は、OCRで読んで、寸法の決まりに合わない項目を要確認にする
5. 客先ごとに、届く形式と文字の層の有無を台帳に残す
