板金の図面から穴数・曲げ数は自動で拾える?DXFの展開図20点で拾い出しを試した

• 公開 2026年10月16日
• 更新 2026年10月16日
• 事実の確認 2026年10月16日
• 書いた人 ai-dounyuu.com 主宰(元AIエンジニア)

DXFの展開図なら、見積の拾い出しのうち、外周と穴の切断長・穴数(穴径別)・曲げ線の数は、線の種類と画層から自動で数えられます。架空の板金部品20点で試すと、素直な数え方で4項目すべてが正解と合ったのは6点でした。描き方のくせ5種類に合わせて数え方を直すと、20点すべてで合いました。紙やスキャンの図面では、まず読み取って線に戻す工程と人の確認が要ります。(2026年10月時点)

全体の流れと読める項目は読み取りの進め方のページにまとめています。

要点

• DXFの展開図なら、切断長・穴径別の穴数・長穴・曲げ線の数は、線の情報から自動で数えられます。
• 架空の板金部品20点で試すと、素直な数え方で4項目すべて正解と合ったのは6点でした(2026年10月の実験)。
• 外れた原因は、0画層の破線の曲げ線、バラバラの外周、二重線など、見た目では分からない描き方のくせ5種類です。
• くせに合わせて直すと20点すべて合いましたが、新しいくせには効かないので、要確認の印を残して人が見ます。

板金の展開図から、穴数・曲げ数は自動で拾えますか?

DXFの展開図なら拾えます。外周と穴は「閉じた線の輪」、曲げ線は「決まった画層か破線の直線」として図面の中に入っています。輪の長さと本数を数えれば、切断長・穴数・曲げ数になります。

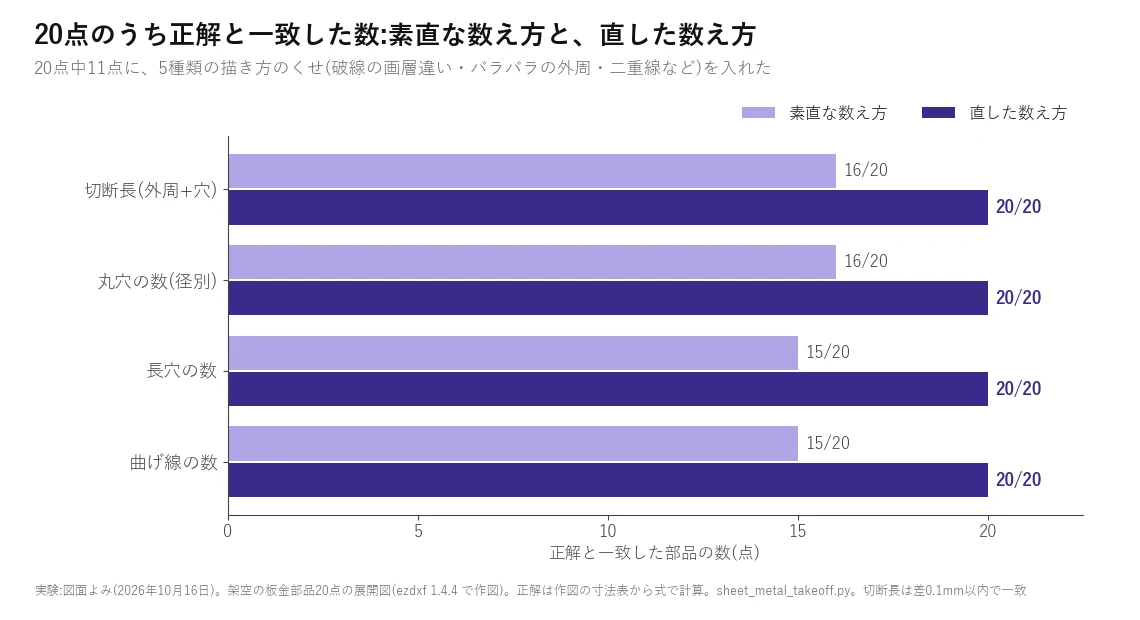

図面よみが架空の板金部品20点で試した結果は次の表のとおりです。素直な数え方でも4項目とも15〜16点は合い、描き方のくせに合わせて直すと20点すべてで合いました。

紙やスキャンの図面は、線の情報を持っていません。数える前に、読み取って線に戻す工程が入ります。この違いは後ろの節で書きます。

DXF20点の実験は、どんな条件で試しましたか?

外形・角R・曲げ逃げの切り欠き・穴径・長穴・曲げ線の本数を変えた、架空の展開図20点を作りました。作図にはPythonのezdxf(DXFを読み書きするMITライセンスのライブラリ、手元は1.4.4)を使っています。外周と穴はCUT、曲げ線はBEND、中心線はCENTERの画層に分けています。

20点のうち11点には、現場の図面で見かける描き方のくせを5種類入れました。正解はDXFを読まずに、作図に使った寸法表から式で計算しています。たとえば角Rのある外周は「2×(縦+横)−8R+2πR」です。数える部分の要点は次のとおりです。

msp = ezdxf.readfile(f).modelspace()
circles = {(round(e.dxf.center.x, 3), round(e.dxf.center.y, 3), round(e.dxf.radius, 3))
           for e in msp.query('CIRCLE')}            # 中心と半径が同じ円は1つ
holes = Counter(round(r * 2, 1) for *_, r in circles)  # 穴径ごとの個数
bends = [e for e in msp.query('LINE')
         if e.dxf.layer == 'BEND' or e.dxf.linetype in ('DASHED', 'HIDDEN')]

全体のコードは相談のときにお見せします。切断長は正解との差が0.1mm以内なら一致としました。

自動で数えた数は、正解と合いましたか?

素直な数え方で4項目すべてが合ったのは20点中6点でした。素直な数え方とは、CIRCLE(円)を数え、BEND画層の線を曲げ線とし、閉じたポリラインと円の周の長さを足す方法です。長穴はポリラインで描かれるので、この方法では数えられず、長穴のある5点で外れました。

直した数え方は20点すべてで合いました。ただし、入れたくせを知ってから書いた数え方なので、合うのは当然です。別の会社の図面には別のくせがあり、同じ数え方で合う保証はありません。

外周がバラバラの線で描かれたSM-06では、素直な数え方の切断長が34.6mmでした。正解は554.6mmで、外周の520mmがまるごと抜けています。数字だけ見ると明らかにおかしいので、外周の長さが展開寸法から外れたら要確認にする、といった検算を一緒に入れます。

数え間違いは、どんな描き方で起きましたか?

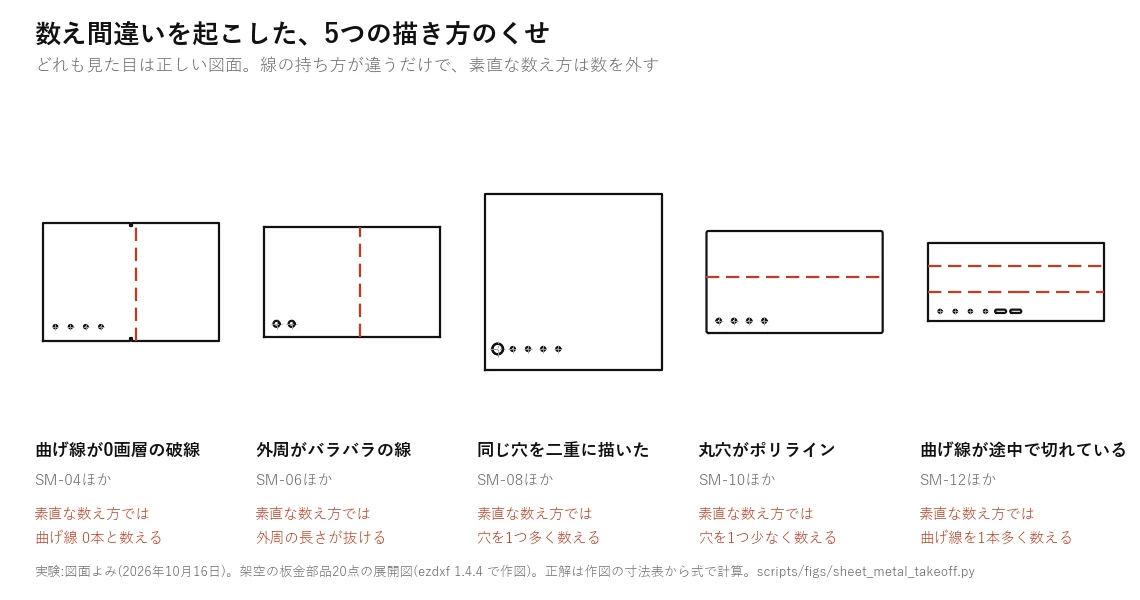

見た目は正しい図面でも、線の持ち方が違うと数を外します。今回入れた5種類のくせと、直し方は次のとおりです。

私が仕組みを作るときは、数え方を直すのと同時に「数えなかった線」を一覧に出します。決まりにない画層の線や、輪にならない線が残ったら、その図面は要確認にして人が見ます。

紙やスキャンの板金図面でも、同じように拾えますか?

同じようには拾えません。紙をスキャンした画像やPDFの図面には、円や曲げ線という線の情報がなく、点の集まりしかないからです。

拾うには、画像から線と円を見つけて線の情報に戻す工程が入ります。かすれた線や、寸法線と重なった穴は取りこぼしやすく、自動の結果をそのまま見積に使うのは危険です。今回の実験はDXFだけで、スキャン図面での一致数は測っていません。

客先から届くのが製品の形の図面で、展開図は自社のCADで起こしている会社もあります。その場合は、自社で作った展開のDXFから数えるのが近道です。客先の紙図面を読み取るより、線の情報がそろっているからです。

形式ごとの読み方の違いは、DXF・PDF・TIFFで図面の読み取りはどう違う?にまとめています。紙の図面が多い会社は、客先にDXFをもらえるかを先に確かめると、拾い出しの手間が大きく変わります。

拾った数から、見積の金額まではどうつなげますか?

拾った数に、切断1mあたり・穴1個あたり・曲げ1回あたりの単価や時間をかければ、見積の下書きになります。図面よみの担当は数を拾うところまでで、単価やアワーレートの決め方は見積の分野で扱います。

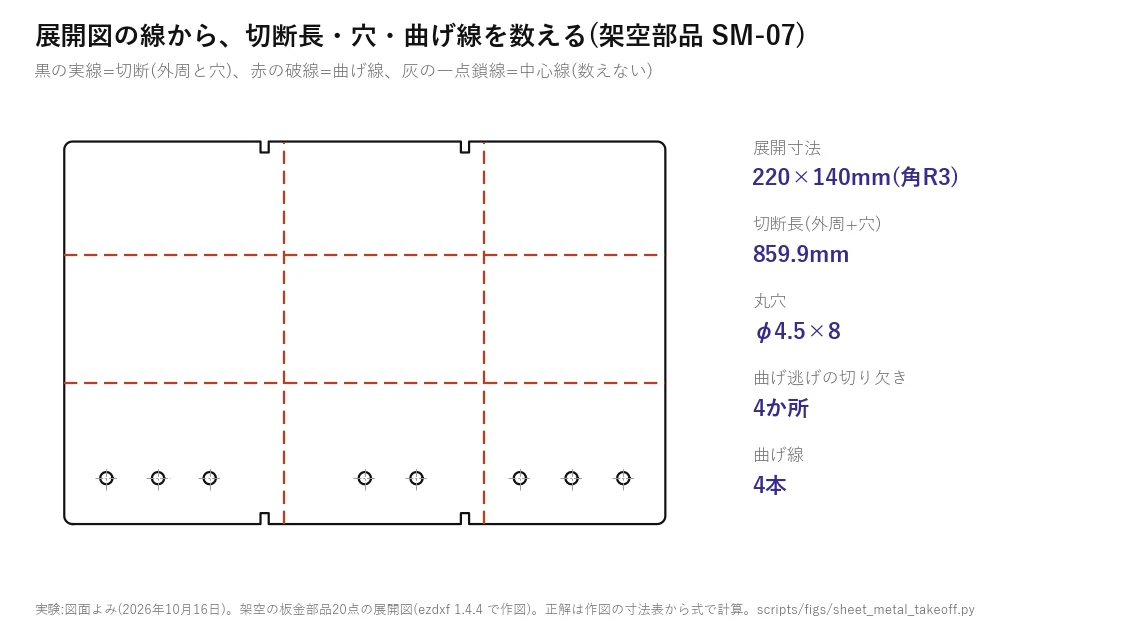

実験の部品SM-07なら、拾った数は切断長859.9mm・丸穴8個・曲げ4回です。この3つの数に自社の単価をかけ、材料費と段取りを足すと下書きができます。数が自動で出れば、見積担当は単価の判断と注記の確認に時間を使えます。

図面からの見積の流れは図面から見積を出す手順に書きました。単価をいくらにするかは、各社の判断に残します。

線から拾えない情報もあります。材質と板厚、曲げの角度、タップや皿もみの指示は、表題欄や注記の文字にあります。見積に使える下書きは、数と文字の両方がそろってからできます。
